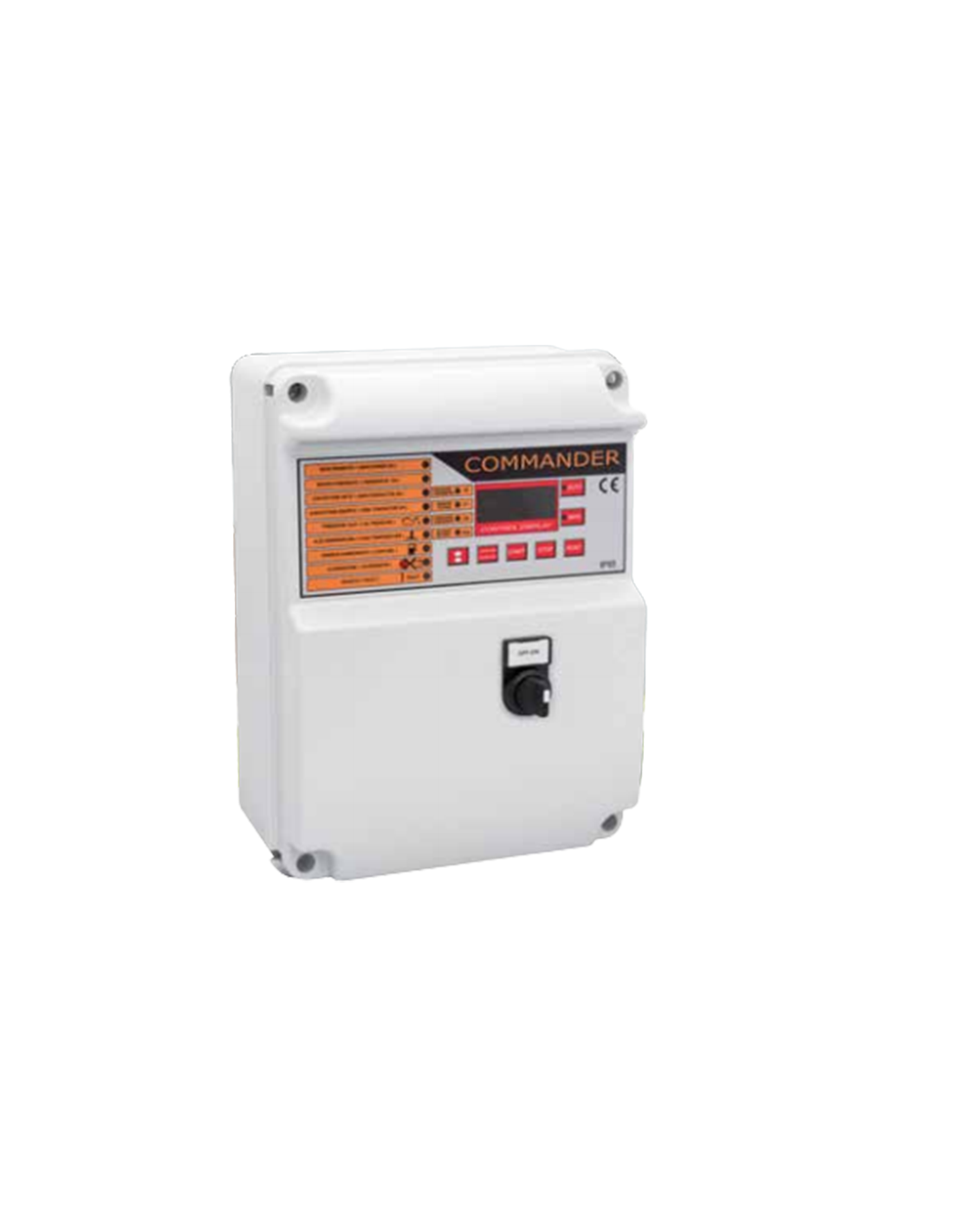

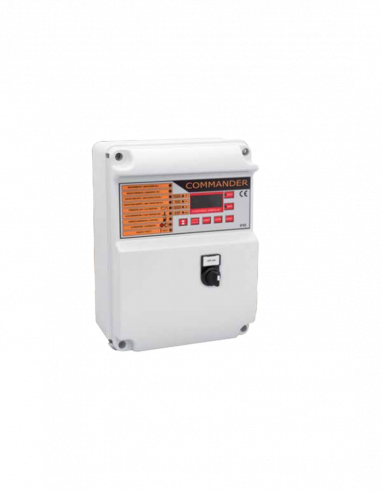

INVERSEUR SERIE COMMANDER

SÉRIE COMMANDER

Tableau de commande et de protection avec commutation automatique pour la gestion complète de groupes électrogènes à essence ou diesel en cas de coupure de courant. En cas d’absence de tension de secteur, il met le moteur en marche et commute automatiquement la source du secteur au groupe électrogène. Durant le fonctionnement, il contrôle et protège le groupe électrogène contre les éventuelles anomalies et arrête le moteur en déclenchant une alarme visuelle et acoustique. Quand le courant est rétabli, il commute d’abord la source du groupe électrogène au secteur puis effectue le refroidissement du moteur avant de l’arrêter. L’unité électronique réunit sur un même tableau les commandes, les contrôleurs et les protections du groupe électrogène, avec chargeur de batterie incorporé et autotest hebdomadaire.

ENTRÉES

• tension de secteur
• tension de groupe électrogène
• recharge de la batterie
• signal régime moteur (W)
• signal dynamique (LE/D+)
• basse pression de l’huile
• température élevée du moteur
• réserve de carburant
• démarrage à distance
• bouton coup-de-poing d’urgence

SORTIES

• commande contacteur secteur
• commande contacteur groupe
• clé (alimentation des auxiliaires du groupe)
• démarrage ¡ arrêt (version essence)
• arrêt (version diesel)
• démarreur (version essence) ou préchauffage bougies (version diesel)
• sortie alarme générale sur contact sec à deux directions

COMMANDES

• AUTO (automatique) et MAN (manuelle) de sélection de fonctionnement
• MARCHE et ARRÊT pour le démarrage et l’arrêt manuels du moteur
• CONTACTEURS pour la commande manuelle des contacteurs
• SHIFT pour faire défiler les mesures sur l’écran (compteur, tension et fréquence groupe électrogène, tension batterie et temps restant avant l’autotest)
• RESET pour éteindre l’alarme et les voyants d’alarme
